一級施工(プレキャスト鉄筋コンクリート工事)

一級建築士試験分野別まとめ
施工
プレキャスト鉄筋コンクリート工事

このWEBサイトは建築士試験に限定した資料集です
(公益財団法人よりWEB上での公開認定取得済)

一級建築士試験13年分
分野別まとめ
(平成20年度から令和02年度まで)

一級建築士
施工
プレキャスト鉄筋コンクリート工事

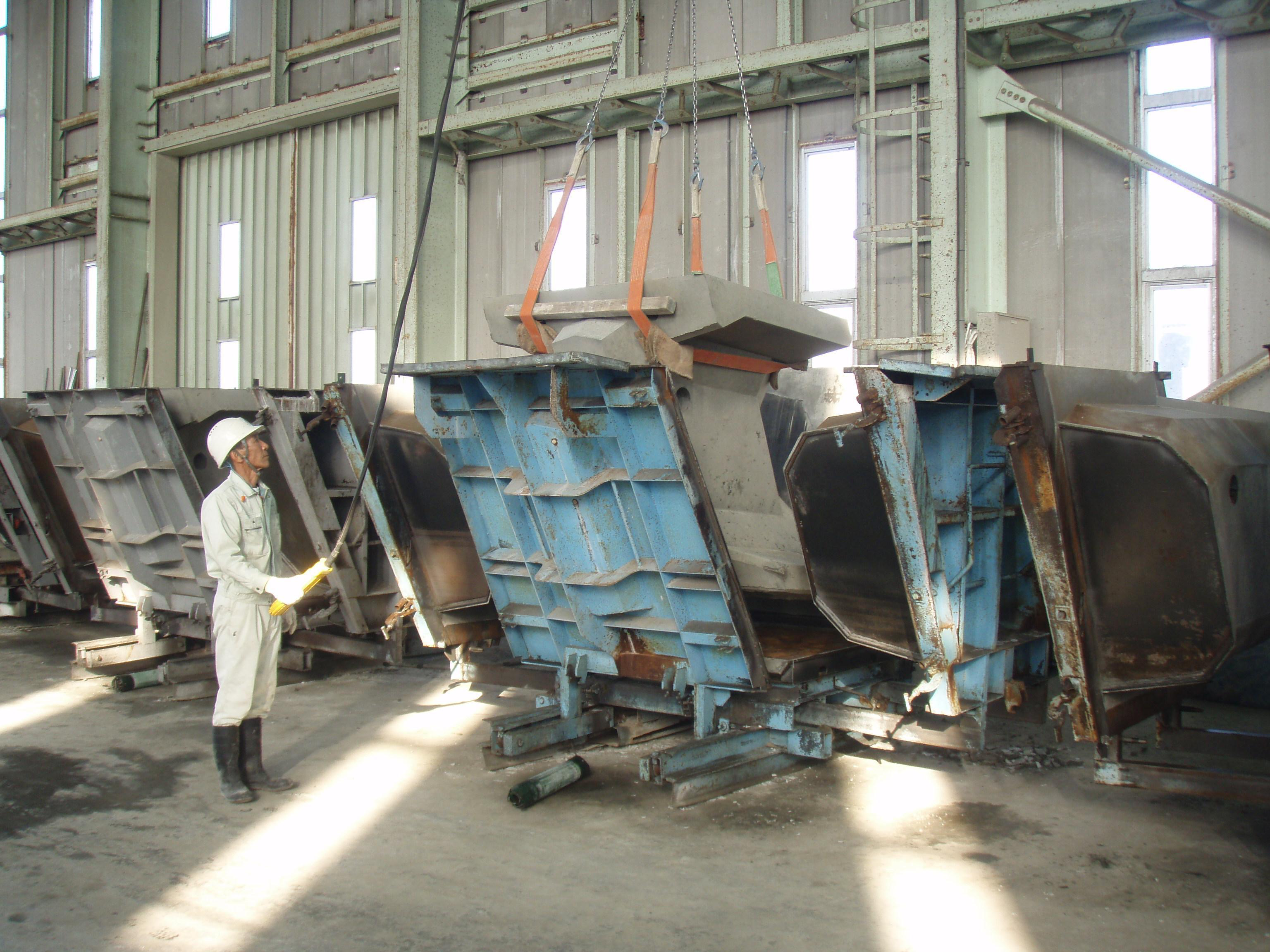

〔R02 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

1．製造工場におけるプレキャスト部材コンクリートの脱型時の圧縮強度については、プレキャスト部材と同一養生を行った供試体の圧縮強度試験の結果により確認した。
2．プレキャスト梁部材の長さについては、特記がなかったので、許容差を±10mmとして製品の寸法精度の管理を行った。
3．エンクローズ溶接継手によるプレキャスト部材相互の接合において、溶接作業については、建築物の外周部から中央部へ順次行った。
4．液状シールによるプレキャスト屋根部材の接合部の防水において、液状シールの塗布幅については、目地幅端部より両端とも60mm以上とした。

〔R01 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

1．プレキャスト部材の組立精度の検査においては、特記がなかったので、柱・壁の垂直部材と梁・床の水平部材とも、組立て作業中の仮固定完了後、次のプレキャスト部材が組み立てられる前に、全数について、それぞれ±5mmを判定基準として行った。
2．工事現場において、バルコニー付きの床のプレキャスト部材を平置きで仮置きするので、ひび割れや変形等が生じないように、台木の位置を、組立て後にプレキャスト部材が支持される位置からできるだけ離した。
3．プレキャスト部材の製造工場における製品検査において、外壁のプレキャスト部材の屋外に面する部分に、幅0.10 mm以下のひび割れがあったが、外壁の性能上支障がないと判断し、プレキャスト部材製造要領書に従って、初期補修用プレミックスポリマーセメントペーストによる補修を行ったうえで合格とした。
4．プレキャスト部材の製造に当たり、脱型時に表面温度が高いプレキャスト部材においては、表面部の温度が外気温と同程度となるまで水密シートによる養生を行った。

〔H30 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

1．計画供用期間の級が「標準」の建築物において、プレキャスト部材の屋外側の鉄筋に対するコンクリートの設計かぶり厚さは、特記がなかったので、柱・梁・耐力壁については45mm、床スラブ・屋根スラブについては35mmとした。
2．プレキャスト部材の現場受入れ時の検査において、製造工場における製品検査に合格した部材であっても、運搬中に起こり得るひび割れ、破損、変形や先付金物の状態等を確認した。
3．プレキャスト部材を現場打ちコンクリートに接合する部分については、現場打ちコンクリート部分の精度に影響されるため、「プレキャスト部材の位置の許容差」を、特記がなかったので、「現場打ちコンクリート部分の位置の許容差」と同じ値とした。
4．プレキャスト部材の組立精度の検査は、柱・壁の垂直部材と梁・床の水平部材とも、それぞれ±10mmを判定基準として行った。





〔H29 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

１．プレキャスト部材の製造に当たり、コンクリートの加熱養生において、前養生時間を３時間とし、養生温度の上昇勾配を15°C/hとした。
２．プレキャスト部材の製造に当たり、板状のプレキャスト部材の脱型時所要強度については、脱型時にベッドを70～80度に立て起こしてから吊つり上げる計画としたので、コンクリートの圧縮強度を５N/mm²とした。
３．工事現場において、プレキャスト部材のエンクローズ溶接継手については、溶接後の鉄筋の残留応力を小さくするため、同一接合部の溶接作業を連続して行った。
４．工事現場において、プレキャスト部材と現場打ちコンクリートとの接合部については、コンクリートの打込みに先立ち、豆板等の欠陥を防止するため、散水してせき板及びプレキャスト部材の接合面を湿潤状態にした。

〔H28 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

１．プレキャスト部材の接合用金物のアンカー筋に対するコンクリートの設計かぶり厚さについては、特記がなかったので、部材製造時の精度や施工時の誤差を考慮し、必要な最小かぶり厚さに５mmを加えた値とした。
２．プレキャスト部材を現場打ちコンクリートに接合する部分については、特記がなかったので、「プレキャスト部材の位置の許容差」と「現場打ちコンクリート部分の位置の許容差」とを同じ値とした。
３．製造工場におけるプレキャスト部材の脱型時のコンクリートの圧縮強度は、部材の製造場所において採取し標準養生を行った供試体の圧縮強度の結果により確認した。
４．工事現場において仮置きするプレキャストの柱部材の積み重ねの数は、安定性を考慮して、平置きで２段までとする計画とした。

〔H27 No.12〕壁式プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

１．プレキャスト部材の組立精度の検査は、特記がなかったので、柱・壁の垂直部材と梁・床の水平部材とも、それぞれ±８mmを判定基準として行った。
２．外部に面する部分に、幅0.10mm以下の貫通しているひび割れがあるプレキャスト部材については、外壁性能上支障がないと判断し、初期補修用プレミックスポリマーセメントペーストによる補修を行ったうえで使用した。
３．プレキャスト部材の非耐力壁の対角線長差の許容差は、特記がなかったので、５mmとして製品の寸法精度の管理を行った。
４．プレキャスト部材間の目地のシーリングについては、特記がなかったので、シーリング材の充填深さを15mmとした。





〔H26 No.12〕プレキャスト鉄筋コンクリート工事における部材の製造計画に関する次の記述のうち、最も不適当なものはどれか。

１．プレキャスト部材に用いるコンクリートの空気量については、特記がなく、凍結融解作用を受けるお・そ・れ・があるので、目標値を3.0％とした。
２．計画供用期間の級が「標準」の建築物において、プレキャスト部材の屋内側の鉄筋に対するコンクリートの最小かぶり厚さは、柱・梁・耐力壁については30mm、床スラブ・屋根スラブについては20mmとした。
３．プレキャスト部材の製造に当たり、コンクリートの加熱養生において、前養生時間を３時間とし、養生温度の上昇勾配を20°C/hとした。
４．プレキャスト部材の脱型時所要強度については、脱型時にベッドを傾斜させないで部材だけを片側から立て起こす計画としたので、12N/mm²とした。

〔H25 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

1．プレキャスト部材の現場建込み時の組立て精度の検査は、仮固定完了後、次の部材が組み立てられる前に行った。
2．プレキャスト部材を現場打ちコンクリートに接合する部分において、特記がなかったので、「プレキャスト部材の位置の許容差」と「現場打ちコンクリート部分の位置の許容差」とを同じ値とした。
3．プレキャスト部材の柱脚部において、鉄筋のスリーブ継手のグラウト材の充填度については、1か所の注入口から注入したグラウト材が、すべての排出口からあふれ出たことを目視により確認した。
4．プレキャスト部材の耐力壁の水平接合部には、壁厚さと同じ幅で、かつ、レベル調整材と同じ高さに敷モルタルを敷き込み、壁部材を建て込んだ。

〔H24 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

1．プレキャスト部材の接合用金物に対するコンクリートの設計かぶり厚さについては、特記がなかったので、必要な最小かぶり厚さに5mmを加えた値とした。
2．プレキャスト部材の積み重ねの数を、床部材は8枚まで、柱部材は平置きで4段までとすることを計画した。
3．高強度コンクリートを用いて部材厚の大きなプレキャスト部材を製造するに当たり、セメントの水和熱を考慮し、加熱養生を計画した。
4．寒冷地において、凍結融解作用を受けるお・そ・れ・があったので、プレキャスト部材に使用するコンクリートにAE剤を用いた。





〔H23 No.12〕プレキャスト鉄筋コンクリート工事の検査等に関する次の記述のうち、最も不適当なものはどれか。

1．部材製造工場におけるコンクリート打込み前の配筋検査は、配筋図との照合及びかぶり厚さについて全数実施した。
2．部材製造工場における脱型時の部材コンクリートの圧縮強度は、部材の製造場所において採取し、標準養生を行った供試体の圧縮強度試験の結果により確認した。
3．工事現場における部材の受入れ検査において、部材の形状寸法については、部材製造工場の検査済の表示を確認し、計測を実施しなかった。
4．工事現場における部材の受入れ検査において、特殊な形状や特に注意を要する部材については、搬入車両の車上から降ろし、専用の架台に仮置きして実施した。

〔H22 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

1．外部に面する部分に、幅0.10mm 以下で、貫通しているひび割れがあるプレキャスト部材については、初期補修用プレミックスポリマーセメントペーストによる補修を行い、建築物の機能が損なわれないことを確認したうえで使用した。
2．プレキャストの梁部材及び床部材の組立て精度の検査については、仮固定完了後、次の部材が組み立てられる前に行い、建込み位置及び天端の高さが基準の±5mm以下の部材を合格とした。
3．プレキャスト部材の接合部に用いるスリーブ継手については、施工後に超音波探傷試験等の非破壊試験により品質検査を行うことが困難なため、施工の各段階において材料や施工について厳密に品質管理・検査を行った。
4．プレキャスト部材と現場打ちコンクリートとの接合部については、豆板等の欠陥を防止するため、コンクリートの打込みに先立ち、打込み箇所を清掃して、部材の接合面を乾燥状態にしてコンクリートを打ち込んだ。

〔H21 No.12〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

1．工事現場内においてバルコニー付き床部材を平置きにより仮置きするに当たって、その台木の位置については、ひび割れや変形等が生じないように、部材の組立て後に壁部材により支持される位置からできるだけ離した。
2．プレキャスト部材に用いるコンクリートの空気量については、特記がなく、凍結融解作用を受けるお・そ・れ・がなかったので、3%以下とした。
3．プレキャスト部材の柱脚部において、スリーブ継手のグラウト材の充填てん度については、1か所の注入口から注入したグラウト材が、すべての排出口から溢れ出たことを目視により確認した。
4．プレキャスト部材の接合において、エンクローズ溶接による鉄筋の接合については、溶接後の鉄筋の残留応力を小さくするため、同一接合部の溶接作業を連続して行った。

〔H20 No.20〕プレキャスト鉄筋コンクリート工事に関する次の記述のうち、最も不適当なものはどれか。

1．工事現場において仮置きするプレキャストの床部材については、有害なひび割れ、破損、変形等が生じないように台木を2本敷いて平置きとした。
2．プレキャストの壁部材の接合部の敷モルタルの施工に当たって、壁部材の自重によってモルタルが十分に充填てんされるように、敷モルタルをレベル調整材よりも高くした。
3．プレキャスト部材を現場打ちコンクリートに接合する部分において、「プレキャスト部材の位置の許容差」と「現場打ちコンクリート部分の位置の許容差」とを同じ値とした。
4．プレキャストの梁部材の製造における鉄筋ユニットの組立てについては、運搬による鉄筋ユニットの変形を避けるために、主筋とあばら筋とをアーク溶接により組み立てた。
5．プレキャスト部材の接合用金物に対するコンクリートの設計かぶり厚さについては、特記がなかったので、必要な最小かぶり厚さに5mmを加えた値とした。





お問い合わせ

※当サイトに関する質問や、当サイトで閲覧した試験問題に関するお問い合わせはこちらまでお願いします。当サイトは公益財団法人建築技術教育普及センターより正式に許諾を得て掲載しております。そのためご利用者様には厳正なご利用をお願しており、当サイトに関する一切のお問い合わせはサイト運営責任者までお願いします(掲載許諾条件(6))。センターへのお問い合わせはご遠慮ください。

おすすめ参考書

過去問題を解くのがやはり合格への近道です

このサイトだけでも学習は可能ですが、紙媒体での学習も不可欠です

解説集は何種類もありますが、管理人のおすすめは以下の書籍！コスパとクオリティの面では…



1級建築士： 「1級建築士分野別厳選問題500＋125（2019年度版） [ 日建学院教材研究会 ]」

2級建築士： 「2級建築士分野別厳選問題500＋100（2019年度版） [ 日建学院教材研究会 ]」

2級建築士分野別厳選問題500＋100（2019年度版） [ 日建学院教材研究会 ] 価格：2916円（税込、送料無料) (2019/1/21時点) 楽天で購入
